8.点火MAP作成(プロモードMAP/イージーモードMAP)

ENIGMAは、サブコンの点火調整能力も持ち合わせています。
そのためノーマルECUの点火タイミングをそのまま使う事もできます。
簡単に点火調整したい場合に向いています。
(イージーモードでオール「0」MAPの場合ノーマルと同じ)

イージーモードの点火時期補正機能は、ノーマルの点火時期に対して進角/遅角を行えます。
イージーモードの場合、バイクによってはECUがリミッター直前の回転から点火時期を遅角して行く遅角リミッターがあります。

そのため、その遅角に対してもさらに進角補正値を入力する必要がありますが、これではややこしいので、イージーモードの場合、9000回転以上は点火時期が固定になっており遅角しない構造になっています。
必要に応じて9000回転以上も同じように補正入力していく形になります。
(それ以下の回転域はノーマルの点火時期と同じです)
イージーモードはノーマルから変化させたい流れの一定感覚でセッティングが出来ます。

全ての点火時期を自分で設定する「PROモード」は点火時期をMAPで全て作成し、その数値のタイミングで点火を行います。
PROモードは、ご自分で点火時期を全て決めるので専門的ですが、出来てしまえば進角値や各回転域毎の点火時期が理解しやすい設定です。
点火マップは上死点前のクランク角度を入力します。

イージーモード点火調整マップ

上部メニュー「Semi-Full」→「マップ吸い出し」→「EASYモード点火調整マップ」を選択します。

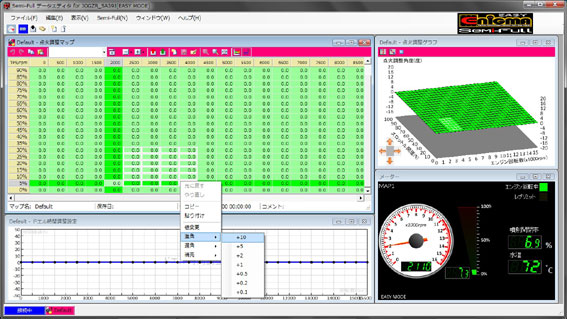

変更したい範囲を指定し、右クリック→ノーマル点火時期に対して進角/遅角を選択→変更したい数値を選びます。 また、MAPをダブルクリックすると直接入力する事もできます。

イージーモード点火調整マップ 変更方法
EASYモード点火調整 書き込み方法

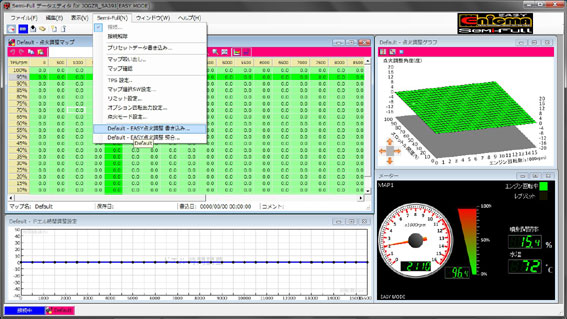

修正が終わりましたら、上部メニューの「Semi-Full」→「EASY点火調整 書き込み」を選択し、書き込みを行います。

PROモードフル点火マップ

上部メニュー「Semi-Full」→「マップ吸い出し」→「PROモードフル点火マップ」を選択します。上死点前の点火クランク角度を入力します。 設定したい範囲を指定し右クリック→進角/遅角を選択→数値を選びます。
また、MAPをダブルクリックすると直接入力する事もできます。

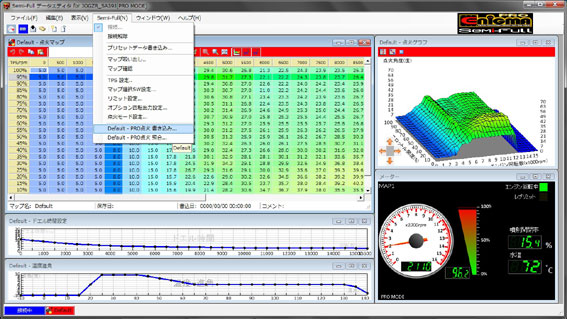

必要な修正が終わりましたら上部メニューの「Semi-Full」→「PRO点火 書き込み」を選択し、書き込みを行います。

PROモードフル点火マップ 変更方法
ENIGMA本体の点火モードを「イージーモード」もしくは「PROモード」のどちらかに 設定する必要があります。
詳しくは、当社製品ファイヤープラス等の説明書を参考に 本体/ソフト/アプリを切り替えて間違えないように使用して下さい。
