ENIGMA SemiFull EASYドエルタイム

ドエルタイムとは

トランジスタ点火の場合、点火前にコイルに対し通電を行います。
この通電時間をドエルタイムといいます。
通電時間後、通電をやめたところが点火時期となり、点火時期から上死点までの角度が点火角度(進角値)となります。
ドエルタイムはアクセル開度に関係しないので、設定はエンジン回転毎となります。
設定を変えることにより大きな点火パワーを引き出します。強化コイル／BIGコイル等の性能をフルに引き出すことが出来ます。
ドエルタイム調整画面では、ECUが出力したドエルタイムを縮めたり、伸ばしたりすることが出来ます。

ドエルタイム 編集画面表示方法

①上部メニュー「表示」→「ドエルタイム」または ②メニューアイコンからドエルタイムをクリックするとドエルタイム編集画面が開きます。ウィンドウはドラッグして使いやすい大きさに調整できます。

点火調整マップ メニューアイコンの詳細はこちら

ドエルタイム 調整方法

ノーマルECU点火時期に対して進角／遅角設定ができるEASYモードを使い設定します。
ノーマル点火時期をベースに「変更したい所だけ」書き込むMAPです。入力値は、進角（遅角）させたいクランク角度になります。
「+2度」の入力値の場合、ノーマルECUの今の点火時期よりクランク角度が上死点から見て「２度早く」点火するという意味です。
また、点火MAPを1から製作できるPROモードに切り替えて使用する事も可能です。

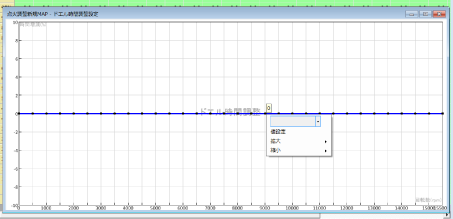

１.グラフの黒点にカーソルを合わせると詳細な数値が表示され、正確な値に設定出来ます。
ドエルタイム設定値を変更するには、黒点をマウスの左ボタンクリックしたままドラックするか、黒点を囲むようにマウスで範囲を指定すると選択された範囲が赤点になります。これをマウスの左ボタンでドラックして値を設定します。

また、黒点をマウスの右ボタンでクリックするとサブメニューが表示されます。
①値入力　値変更でしようする数値を入力します。
②値変更　クリックされた「黒点」または、選択された「赤点」へ値入力エリアで設定された数値に変更します。
拡大／縮小　右側に出てくる数値を選ぶと選択した範囲のセル数値をその数値分、増減します。

２.必要な修正が終わりましたら、上部メニュー「Semi-Full」→「EASY点火調整書き込み」を選択し、書き込みを行います。
※変更しただけではSemi-Fullには反映されません。必ず書き込みを行ってください。
※ドエルタイム調整データは点火調整データと一緒に管理されています。データ保存、データ読み出し、Semi-Fullから吸出、書込み、照合等は点火調整データのSemi-Fullとのデータとのやりとりで同時に行われます。点火調整データの書込みを行うとドエルタイム調整データも同時に書込みされるのでご注意ください。独立させることはできません。
※ドエルタイムの調整は、強化点火コイルなどへ交換した場合などに有効です。ドエルタイムを長くしすぎると、コイルの発熱が大きくなり故障の原因になります。短すぎると通電不足となりますので変更にはご注意ください。
