ENIGMA SemiFull EASY点火調整マップ

点火調整マップ　メニューアイコン／サブメニュー説明

点火調整マップ　メニューアイコン

�@元に戻す　今編集した事を元に戻します。（最大10工程戻します）
�Aやり直し　「元に戻す」機能で戻しすぎた場合1工程進みます。
�Bコピー　選択した範囲のセルをコピーします。
�C貼り付け　コピーした部分を貼り付けます。
�D設定値入力　設定した値を入力します。
�E設定値選択　押すと過去に入力した数値を選択できます。
�F値設定　選択した範囲のセル数値を編集マップ上段の指定値入力エリアに入力した数値に変更します。
�G遅角　押すと出てくる数値を選ぶと選択した範囲のセル数値をその数値分遅角します。
�H進角　押すと出てくる数値を選ぶと選択した範囲のセル数値をその数値分進角します。
�I書き込み　この点火調整MAPをENIGMA Semi-Fullへ転送（書き込み）し反映させます。
�J照合　この点火調整MAPとENIGMA Semi-Full内部が同じか照合します。
�Kマップ初期化　作成したデータをクリアしたい場合に使用します。
�L上書き保存
�Mデータ情報　現在表示して編集しているMAPの情報が表示されます。メモ機能も有ります。
�N回転軸拡大表示　回転軸を細かく表示します。最大500rpm毎
�O回転軸縮小表示　回転軸を間引いて表示します。最小1000rpm毎
�P全マップ縮小表示　現在のウィンドウにあわせてすべてのマップを表示。
�Q3Dグラフ　立体3Dグラフを表示。
�Rドエルタイム　ドエルタイム編集画面を表示。

サブメニュー

�@元に戻す　今編集した事を元に戻します。（最大１0工程戻します）
�Aやり直し　「元に戻す」機能で戻しすぎた場合１工程進みます。
�Bコピー　選択した範囲のセルをコピーします。
�C貼り付け　コピーした部分を貼り付けます。
�D値変更　選択した範囲のセル数値を編集マップ上段の指定値入力エリアに入力した数値に変更します。過去に入力した数値がある場合、右側に出てきますのでそれを選択して変更することもできます。
�E進角　右側に出てくる数値を選ぶと選択した範囲のセル数値をその数値分進角します。
�F遅角　右側に出てくる数値を選ぶと選択した範囲のセル数値をその数値分遅角します。

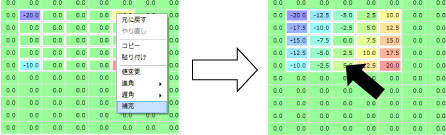

�G補完　選択したセルが含まれる四隅の内側で選択されているセルの間を自動的に比例補完します。

四隅の値で補完される。

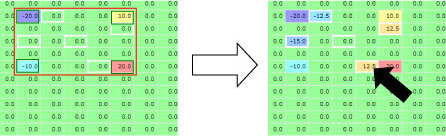

ばらばらに選ばれた場合
このように選択されたセルの
四隅の値(緑色の枠)で補完される。

選択されたセルのみ値が変わる。

点火調整マップ　調整方法

ノーマルECU点火時期に対して進角／遅角設定ができるEASYモードを使い設定します。
ノーマル点火時期をベースに「変更したい所だけ」書き込むMAPです。入力値は、進角（遅角）させたいクランク角度になります。
「+2度」の入力値の場合、ノーマルECUの今の点火時期よりクランク角度が上死点から見て「２度早く」点火するという意味です。
また、点火MAPを1から製作できるPROモードに切り替えて使用する事も可能です。

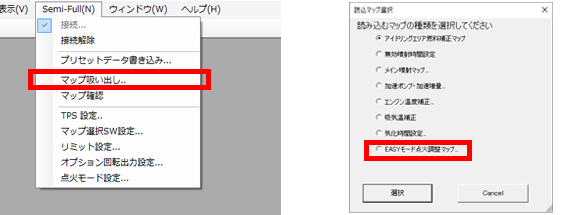

１.上部メニュー「Semi-Full」→「マップ吸い出し」→「EASYモード点火調整マップ」を選択して点火マップを表示させます。 ウィンドウはドラッグして使いやすい大きさに調整できます。

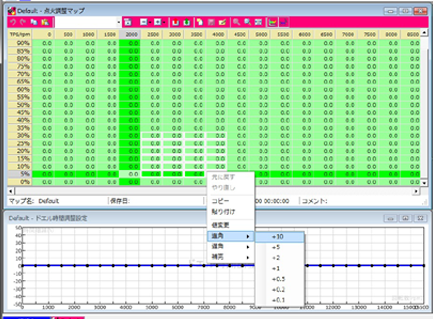

２.変更したい範囲を指定して右クリックでサブメニューを表示させます。 ノーマル点火時期に対して進角／遅角を選択し、変更したい数値を選びます。
また、MAPをダブルクリックすると直接入力する事もできます。

３.修正が終わりましたら、上部メニューの「Semi-Full」→「EASY点火調整 書き込み」を選択し、書き込みを行います。
※変更しただけではSemi-Fullには反映されません。必ず書き込みを行ってください。
